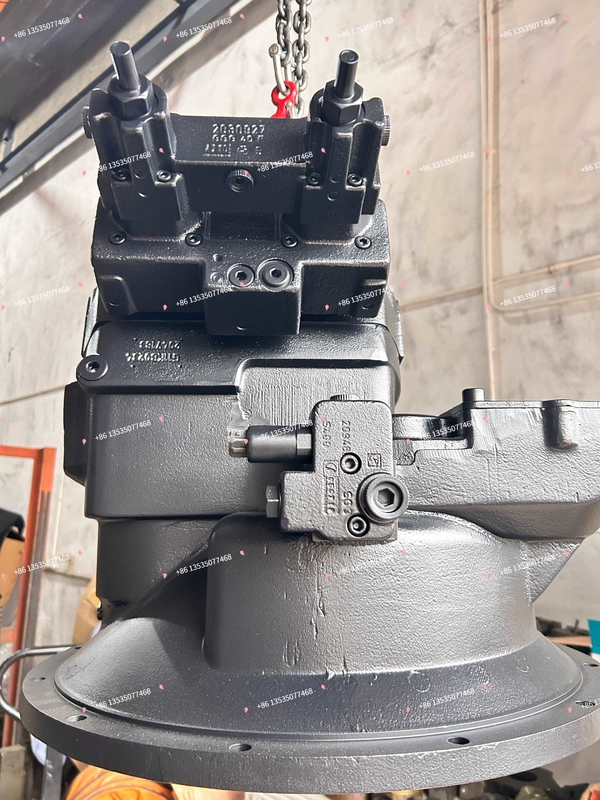

A8VO Axial Piston Variable Double Pump, Hoogdrukpomp

• Pomp voor rechtstreekse montage op het vliegwielkasten van dieselmotoren
• Compacte eenheid
• Vermogensopname voor montageversnellingspompen en axiale zuigerpompen parallel aan de hoofdpompen
• Lange levensduur
• Beheersing van de belastinggevoeligheid
• Geïntegreerde hulppomp met drukverlagend klep, eventueel met extra drukverlagend klep
• Hoge vermogendichtheid
• Hydraulische slagbeperking
• Individuele vermogensregelaar met vermogensoverheersing en hydraulische koppeling
• Ontwerp van de gebogen as

1) Deze waarden gelden bij een absolute druk van 1 bar in de zuigpoort S en voor het optimale viscositeitsbereik νopt
2) Let op de beperking van de technische gegevens (Vg < Vg max of p < pnom)

Besturingsinrichting

LA0, LA1 - Individuele vermogensregelaar

Bij de variabele dubbele pomp met individuele vermogensregelaar LA0/LA1 zijn de twee roterende groepen niet mechanisch gekoppeld.
d.w.z. elke roterende groep is uitgerust met een afzonderlijke vermogensregelaar.
De vermogensregelaar regelt de verplaatsing van de pomp afhankelijk van de werkdruk, zodat een gedefinieerd invoervermogen niet wordt overschreden.
De vermogensinstelling wordt voor elke bedieningspaneel individueel ingesteld en kan verschillen; elke pomp kan worden ingesteld op 100% invoervermogen.
De hyperbolische vermogenskenmerken worden met behulp van twee meetveren benaderd.De werkdruk werkt op de meetvlakken van een differentiële zuiger tegen de meetveren en een extern verstelbare veerkracht, die de vermogensinstelling bepaalt.
Als de som van de hydraulische krachten de veerkrachten overschrijdt, wordt de stuwstof voorzien van regelkruid, die de pomp terugdraait om de stroom te verminderen.
Wanneer de pomp niet onder druk staat, wordt de pomp door een terugspoel naar de oorspronkelijke positie bij Vg max gedraaid.

EP Elektrische besturing met proportionele magnetronen

Bij de elektrische bediening met een proportioneel magnetisch element wordt de verplaatsing van de pomp proportioneel en stapsgewijs aan de stroom aangepast door middel van de magnetische kracht.
Regeling van Vg min tot Vg max
Bij toenemende stroom draait de pomp tot een grotere verplaatsing.
Aanvankelijke positie zonder stuursignaal (stuurstroom): Vg min
De vereiste regeldruk wordt afgenomen van de werkdruk of van de externe regeldruk op poort Y3.
Om de bediening zelfs bij een lage werkdruk < 30 bar te waarborgen, moet de poort Y3 worden voorzien van een externe bedieningsdruk van ongeveer 30 bar.
