| 01 |
3 belangrijkste havens |
3 |
| 4 belangrijkste havens |
4 |
| 02 |

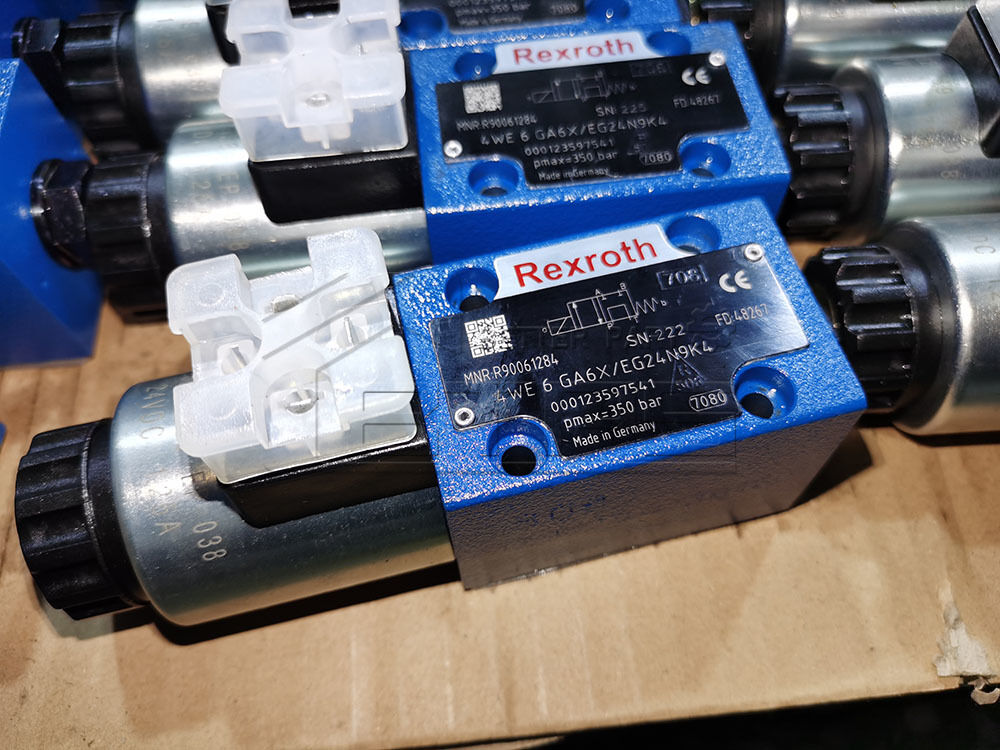

Directionele klep |
WIJ |
| 03 |
Maat 6 |
6 |
| 04 |
Symbolen bijv. C, E, EA, EB, etc.; voor de mogelijke uitvoering zie Symbolen |
|
| 05 |
Componentenserie 60 … 69 (60 … 69: ongewijzigde inbouw- en aansluitmaten) |
6X |
| 06 |
Met veerretour |
geen code |
| Zonder veerretour |
O |
| Zonder veerretour met pal |
VAN |
| 07 |
Hoogvermogensolenoïde, natte pin, met afneembare spoel |
E |
| 08 |
Gelijkspanning 24 V |
G24 |
| Wisselspanning 230 V, 50/60 Hz |
W230 |
| Wisselspanning 110 V of 120 V, 50/60 Hz |
W110
W + spanning |
| Gelijkspanning 205 V |
G205 |
| DC-magneet met gelijkrichter voor wisselspanning (niet frequentiegerelateerd; alleen leverbaar met steekaansluiting met deksel, zie centrale aansluitmaten) |
W110R |
| Nominale spanning 96 V bij DC-magneet bij gebruik met wisselspanningsnet (wisselspanningsnet 110 V - 50/60 Hz met een toegestane spanningstolerantie van +/- 10%) |
G96 |
| Nominale spanning 205 V bij DC-magneet bij werking op wisselspanningsnet (wisselspanningsnet 230 V – 50/60 Hz met een toegestane spanningstolerantie van +/- 10%) |
G205 |
|
Aansluiting op wisselstroomnet via besturing met gelijkrichter
1)
|
| 09 |
Zonder handmatige overschrijving |
geen code |
| Met verborgen handbediening (standaard) |
N9 2) |
| Met handmatige overschrijving |
N2) |
| Met afsluitbare handbediening "paddenstoelknop" (klein) |
N4 2) |
| Met afsluitbare handbediening "paddenstoelknop" (groot) |
N5 2); 3) |
| Met handbediening "champignonknop" (groot), niet afsluitbaar |
N6 2) |
| Met vergrendelbare handbediening "moer" |
N7 2) |
| Elektrische aansluiting |
| 10 |
Individuele verbinding |
| Zonder contrastekker, met stekker DIN EN 175301-803 |
K4 4) |
| Zonder contrastekker, met stekker AMP Junior-Timer |
C44) |
| Zonder contrastekker, met stekker DT 04 - 2PA (Deutsch-stekker) |
K404); 7) |
| Zonder contrastekker, 4-polig met stekker M12 x 1 conform IEC 60947-5-2, geïntegreerd ontstoringscircuit en status-LED |
K72L5) |
| Zonder contrastekker, 4-polig met connector M12 x 1 conform IEC 60947-5-2, geïntegreerd beveiligingscircuit en status-LED (geen verbinding pin 1 naar pin 2) |
K73L5) |
| Centrale verbinding |
| Kabelinvoer aan de deksel, met indiSAARor-licht |
DL |
| Centrale steekaansluiting aan het deksel, met indiSAARor-licht (zonder contrastekker); connector volgens DIN EN 175201-804 |
DK6L6) |
| Met M12x1-stekkeraansluiting, krachtige uitvoering: 4-polig |
DK24L 5) |
| Met M12x1-stekkeraansluiting, krachtige versie: 4-polig, geïntegreerde ontstoringsschakeling, bedrijfsindicatie met LED |
DK35L 5) |
| Bewaking van de spoelpositie |
|
|
| 11 |
Zonder positieschakelaar |
geen code |
| Inductieve positieschakelaar type QM |
| Bewaakte spoelpositie “a” |
QMAG24 |
| Bewaakte spoelpositie “b” |
QMBG24 |
| Bewaakte rustpositie |
QM0G24 |
| Inductieve positieschakelaar type QR |
| Bewaakte rustpositie |
QR0G24S |
| Bewaakte spoelpositie "a" en "b" |
QRABG24E |
| Inductieve positieschakelaar type QL |
| Bewaakte spoelpositie “a” |
QLAG24 |
| Bewaakte spoelpositie “b” |
QLBG24 |
| Inductieve naderingssensor type QS |
| Bewaakte spoelpositie “a” |
QSAG24W |
| Bewaakte spoelpositie “b” |
QSBG24W |
| Bewaakte spoelpositie "0" |
QS0G24W |
| Bewaakte spoelpositie "0" en "a" |
QS0AG24W |
| Bewaakte spoelpositie "0" en "b" |
QS0BG24W |
| Bewaakte spoelpositie "a" en "b" |
QSABG24W |
| Voor meer details zie gegevensblad 24830 |
| 12 |
Zonder gasklepinzetstuk |
geen code |
| Met gasklepinzetstuk |
| Verbinding |
Gasklep-Ø in mm |
| 0,8mm |
1,0 mm |
1,2 mm |
| P |
= B08 |
= B10 |
= B12 |
| A |
= H08 |
= H10 |
= H12 |
| B |
= R08 |
=R10 |
= R12 |
| A en B |
= N08 |
= N10 |
= N12 |
| T |
= X08 |
= X10 |
= X12 |
| Gebruik met stromen die de prestatielimiet van de klep overschrijden (zie productbeschrijving) |
| Klemlengte |
| 13 |
42 mm (standaard) |
geen code |
| 22 mm |
Z |
| Afdichtingsmateriaal |
| 14 |
NBR-afdichtingen |
geen code |
| FKM-afdichtingen |
V |
| Let op de compatibiliteit van afdichtingen met de gebruikte hydraulische vloeistof. (Andere afdichtingen op aanvraag) |
| 15 |
Zonder verliesgat |
geen code |
| Met loSAARing-gat |
/60 8) |
| Met losgat en borgpen ISO 8752-3x8-St |
/62 |
| 16 |
Verdere details in de platte tekst |
* |
